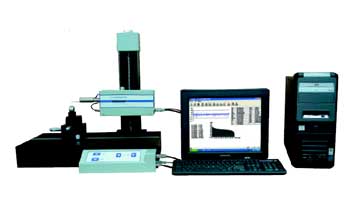

JB-4C 精密粗糙度测试仪

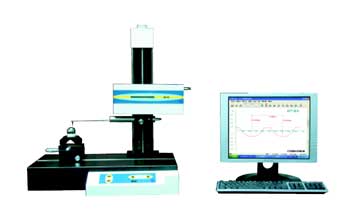

JB-5C轮廓粗糙度仪/JB-6C轮廓粗糙度仪

JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器,该仪器可对平面,斜面,外圆柱面,内孔表面,深槽表面,圆弧面和球面等各种零件表面的粗糙度进行测试,并实现表面粗糙度的多种参数测量。仪器可方便地用于轴承滚道粗糙度的测量。 仪器配有电脑及专用测量软件,运用先进的无噪声机械定位装置,可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出,所以在汽车配套行业、机械、模具加工、科研单位、大专院校等各大行业中广泛使用。

仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562的要求。


型号 Type

JB-4C

测试参数

Evaluation Parameters

Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等,Rmr(Tp)曲线

粗糙度测量范围

Roughness range

Ra 0.01 – 50 μm

取样长度 Sampling length

L: 0.08 ,0.25, 0.8, 2.5 mm

评定长度Evaluation length

Ln: 1L, 2L, 3L, 4L, 5L可任选 Selectable

仪器评定取样Sampling points

4000

分辨率 Resolution

0.001 μm

示值误差 Indication error

± 5 %

测量重复性Repetition error

± 3 %

测量工件最大高度

Max. specimen height

300mm

传感器可测 Application

平面、斜面、内孔表面、外圆柱面、深槽表面,圆弧面,球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.

天然金刚石触针Probe

标准型 Standard type, 高度Height<8mm

小孔型 Special probe for small bore

触针半径radium:2um,? pressure测力: 4 mN

驱动箱的滑行速度

Traverse speed

2mm/s

驱动箱升降形式

Traverse U/D mode

自动升降 Auto

移动速度 Scanning speed

0.5 mm/sec

线性区 Linear range

垂向Vertical? 640 um

台阶和Pt测量范围

Thickness and Pt range

100 um

分辨力Resolution

0.1 um

轴向测量范围

Longitudinal range

60 mm

轮廓图形 Profile graph

直接轮廓,滤波轮廓 Macro profile,filter profile

轮廓图形的XY放大比

XY magnification

自动选定 Auto mode

滤波器 Filter

ISO 2CR滤波器ISO 2CR Filters

小孔测量范围

Measurable range of bore

≥ ?5 mm

X-Y工作台

X-Y stage

旋转角度Rotation ±10?

摆动范围 Declination ±10?

X-Y移动范围 Adjustment 15 mm

轴承内外圈尺寸

For measurement of bearing

内圈最大外径Max. outer dia. of inner ring 280mm

外圈最小孔径Min. inner dia. of outer ring 12mm

厚度Thickness≤160 mm

打印纸规格 Printing paper

A4

操作系统 Operation System

WinXP

标准配件,附件

Standard parts & attachments

支柱及大理石底座 Column & Base

控制器 Control box

驱动装置 Driving unit

传感器 Transducer

X-Y工作台 X-Y stage,

V型台 V-stage-

标准型触针 Standard type probe

小孔型触针 Special probe for small bore

粗糙度样板 Glass roughness sample

计算机,打印机 Computer & printer

仪器电源Power supply:

220 VAC ±10%, 50Hz

大理石工作台尺寸Granite base

700×400×100mm

仪器毛重Gross weight

100 kg


JB-5C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了一个行程为100毫米长的高精度直线基准导轨,传感器沿导轨作直线运动,位移量通过精密光栅位移传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整,并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件,在WINDOWS XP操作系统下的测量软件操作直观方便,功能丰富。

可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。


型号 Type

JB-5C

JB-6C

粗糙度测量:For Roughness measurement

测试参数

Evaluation Parameters

Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶?? ?Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等,Rmr(Tp)曲线

取样长度LSampling length? L :

0.08, 0.25, 0.8, 2.5, 8 mm

评定长度Evaluation length Ln:

1L-5L或任意长度selectable

测量范围:Roughness range:

纵:600μm?? 横:100mm

放大倍率Amplification ratio

纵:1020501002005001000

??? 20005000100002000050000

??? 100000200000500000或自动

横:自动

最小显示值:Resolution:

0.001um

范围与分辨率之比:Resolution:

65,536:1

仪器示值误差:Indication error:

±3%

测量工件最大高度

Max. specimen height

300mm

轴向测量范围 Longitudinal range

100mm

传感器可测Application

平面、斜面、内孔表面、外圆柱面、深槽表面,圆弧面,球面等各种零件的表面粗糙度

采样速度Scanning speed

0.5 mm/sec, 1 mm/sec

移动速度Scanning speed

2mm/sec

触针长度Stylus tip length

12mm5mm两根

触针针尖半径Stylus tip radius

2 um

触针静态压力Stylus force

0.004N

线性区 Linear range

垂向Vertical ?600 um

轴向测量范围 Longitudinal range

100 mm

小孔测量范围 Measurable range of bore

?5 mm

滤波器Filter

ISO2CR

可调工作台 Universal stage

旋转角度Rotation ±10?

X-Y移动范围 Adjustment 15 mm

轮廓测量:For Profile measurement

测量范围:Measuring range:

X100mm ???Z10mm

X100mm120mm??

Z20mm?

形状测量功能
Form measuring range

要素:点、线、顶、谷、交点、接点、中线。分析:坐标差、距离、角度、半径、轮廓度等。

传感器量程:Range selection:

1mm(粗糙度) 10mm(轮廓)

1mm(粗糙度) 20mm(轮廓)

范围与分辨率之比Range-Resolution rate

65,536:1

半径误差Radius error

0.1%-1.0%

采样速度Sampling speed

0.5mm/秒,1mm/

移动速度Moving speed

2mm/

上下左右移动范围:

Max specimen height:

X100mm?? Z:? 370mm

X: 120mm?? Z:? 370mm?

触针长度Stylus tip length

18mm6.5mm

30mm12 mm

触针针尖半径Stylus tip radius

20μm

触针针尖角度Stylus tip angle

长针11度,短针30

测力Stylus force

0.01-0.02N

打印纸规格

A4

操作系统 Operation System

Win98/2000/XP

电源:Power supply:

AC220V±10%? 50HZ

标准配件,附件??

Standard parts&attachments

粗糙度轮廓仪主机Main machine

支柱及大理石底部 Column & Base

?控制器 Control box

?驱动装置 Driving unit

?传感器 Transducer

?X-Y工作台 Universal adjustable stage

?V型台 ??Vstage

?夹具Clamp

标准型触针Standard type probe

小孔型触针Special probe for small bore

?轮廓触针 Profie probe

?粗糙度样板Glass roughness sample

?轮廓标准球Standard profilw ball

?计算机打印机Computer & printer

?说明书 Operating manual

净重:Net weight:

110 Kg

尺寸:Dimensions:

620mm×400mm×720mm

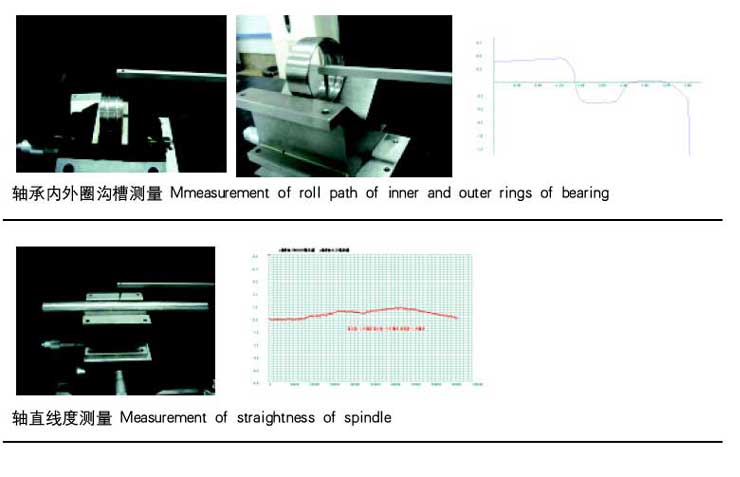

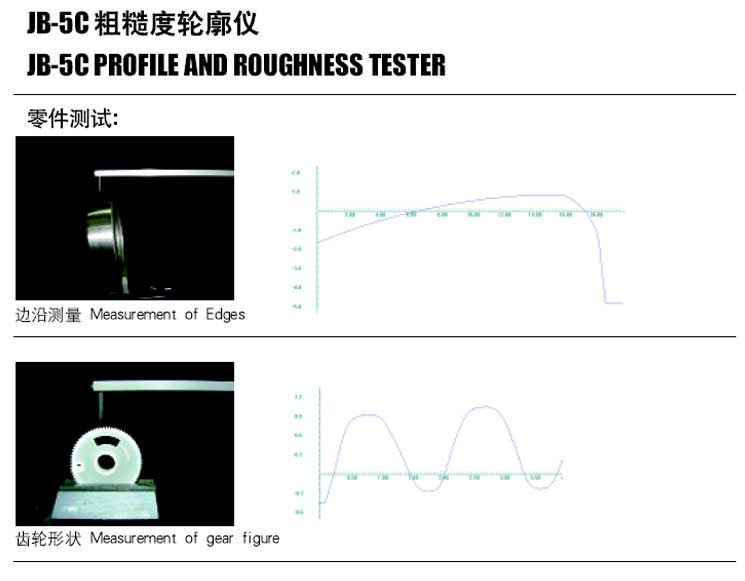

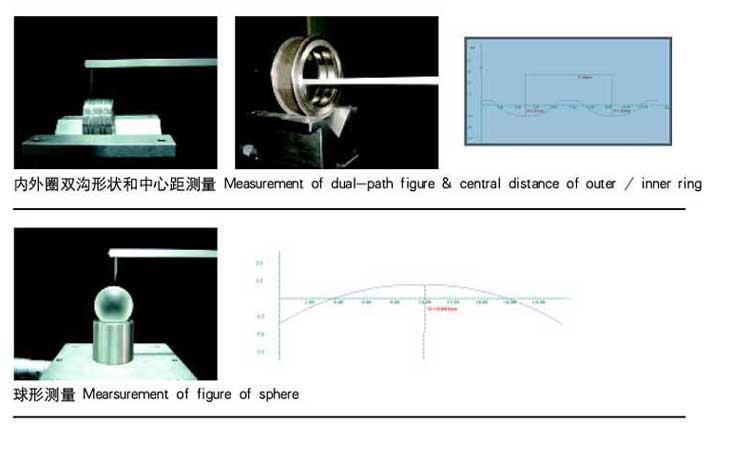

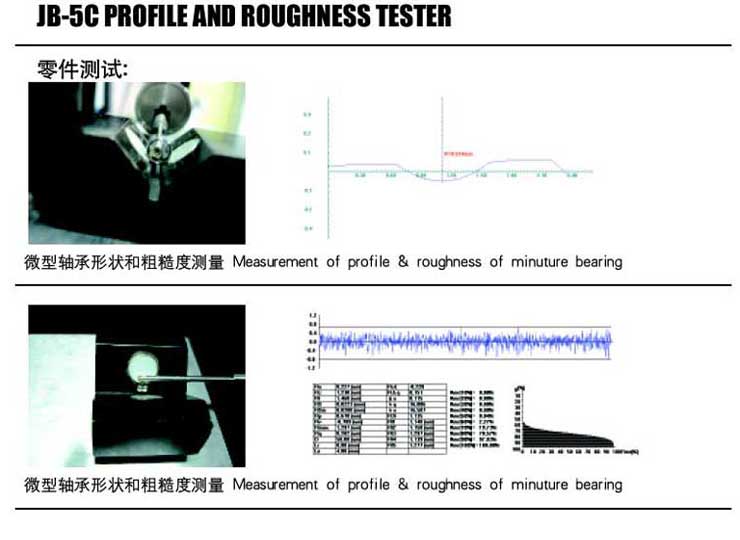

测试实例
